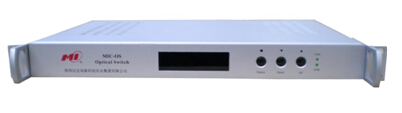

MIC-OS系列光開關是通過電信號控制來實現光信道的選通。光開關采用插入損耗很小的光纖準直器來進行光路的切換、耦合，大大提高了光開關的可靠性和穩定性；光開關通過前面板可設置為自動狀態和人工切換狀態，可工作于1×1（ON/OFF）、2×1（1×2）或2×2三種開關模式。

MIC-OS系列光開關主要應用于需要高可靠運營的光傳輸網絡中的光信號切換，如有線電視系統前端1550nm光發射機，光纖放大器的熱備份自動切換，重點保護光鏈路的光路由切換，自愈性環網；也可用于OADM、OXC、系統監測與故障保護。


 性能特點

◆ 19″1U標準豪華鋁合金機箱，安裝方便；

◆ 選用了插損小的光開關作為核心部件，切換時間短，可靠性高；

◆ 配合完善的自動監控系統電路，能實時精確監控各路信號的輸入光功率及射頻電平，精確控制開關的切換狀態，可設置成自動切換和手動切換模式可遠程監控切換，切換模式可以自行設定；

◆ 支持雙電源熱插拔功能，AC220V或DC48V可選；

◆ 配有標準的RJ45網管接口，可方便的實現遠程網絡監測和控制。



技術參數

項 目	單 位	參 數
開關類型	-	1×1（on-off）  2×1  2×2
工作波長	nm	1260～1610
插入損耗	dB	≤1.0
連接器損耗	dB	≤0.5
光功率切換門限	dBm	-10～+25（0.1 dB步進）
B 、A通道差值設置范圍	dB	0～5（0.1 dB步進）
串擾	dB	≥55
最大承載功率	mW	500
回波損耗	dB	≥55
偏振相關損耗	dB	≤0.1
重復性	dB	≤±0.05
開關時間	ms	≤15
光纖連接器	--	FC/APC或SC/APC
工作電壓	V	AC110～265或DC48
功耗	W	≤5
工作溫度	℃	-10～+55
工作濕度	%	5～95
儲存溫度	℃	-40～+85
外形尺寸	mm	483×300×44
