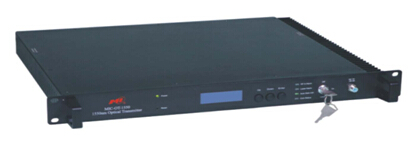

MIC-OT-1550系列的1550nm外調制光發射機，選用國際著名品牌的低噪聲1550nmDFB激光器、高性能LiNbO3 外調制器、先進的預失真電路和完善的微電腦自動實時監控電路，使整機的各項性能指標優異。主要用于有線電視、通信行業及安防監控系統的圖像、語音和數據（壓縮數據）載波信號的遠距離光纖傳輸，更是構建大、中型HFC光纖傳輸網絡的優選設備。



 性能特點

19〃1U標準豪華鋁合金機箱，安裝方便；

選用國際著名品牌的高性能DFB激光器和LiNbO3外調制器，譜線窄、線性優、輸出功率高；
采用先進的SBS(受激布里淵散射)/SPM（自相位調制）抑制技術，確保了優異的光鏈路CTB、CSO指標；

射頻輸入電平具有自動增益控制（AGC）功能，可選用手動增益控制（MGC）；

先進的多頻點射頻預失真技術，結合砷化鉀器件，有效改善了CATV系統中最重要的CTB和CSO指標，使C/N指標得到最大提升；

內置完善的微電腦自動監控電路，能實時精確的監控設備工作狀態，有效延長激光器的工作壽命；

前面板的高亮顯示屏能精確顯示設備各項工作狀態參數，配合故障告警LED指示燈，使人機對話更加簡潔；
 配有標準的RJ45網管接口，可方便的實現遠程網絡監測和控制。



技術參數

項 目	單 位	參 數
激光器類型	-	DFB
光波長	nm	1550±5
光調制方式	-	外調制
光連接器形式	-	FC/APC或SC/APC
相對強度噪聲	dB/Hz	≤-160
輸出光功率	dBm	7,8,9
光輸出端口數	個	2
SBS抑制閾值	dBm	13,16,18,19可選或可調
載噪比 C/N	dB	≥53[注]
載波組合三階差拍比 C/CTB	dB	≥65[注]
載波組合二階差拍比 C/CSO	dB	≥65[注]
頻率范圍	MHz	47～862
射頻輸入阻抗	Ω	75
射頻輸入反射損耗	dB	＞16
射頻輸入信號電平	dBμV	75～85
調制度	-	3%±0.25
帶內平坦度	dB	≤±0.75
連接器形式	-	FL10-ZY2
通訊接口	-	RJ45
電源電壓	V	AC90～260
電源功耗	W	60（Max）
工作溫度	℃	+5～+40
貯存溫度	℃	-25～+55
外形尺寸	mm	483(L) x 350 (W) x 44 (H)
