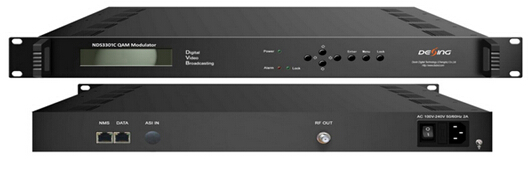

NDS3301C QAM調制器是按照歐洲有線數字視頻廣播標準DVB-C(EN300 429)而開發出的高性能調制器。它能接收來自編碼器、復用器、DVB網關、加擾機、視頻服務器等設備的TS傳輸碼流或者IP傳輸流，并對這些傳輸流進行RS編碼，卷積交織和QAM調制等處理，并具備2路IP輸入，2路RF輸出；可通過web網管實現遠程管理。在應用方面可廣泛應用于廣播、有線數字電視系統、互動服務、新聞采集及其他應用。


主要特性

符合DVB-C(EN300 429), ITU-T J.83A/B/C 和GB/T170標準

符號率調節范圍: 5.0Msps~9.0Msps

支持5種星座模式: 16QAM, 32QAM, 64QAM, 128QAM和256QAM

支持2路IP輸入，2路RF輸出

支持超大緩存，抗突發碼流

支持智能空包刪除及自動碼流填充

支持PCR精確調整

支持插入NIT表

支持輸入有效碼率實時監測

支持PID過濾，重映射，和同步更新PSI/SI表

射頻輸出頻率范圍: 30MHz~960MHz，1 kHz步進

RF輸出電平：-30dBm~-10dBm(NDS3301C)，0.1dBm步進

支持LCD液晶顯示和按鍵操作

支持web網絡管理


技術指標

輸入	2路IP輸入100M( RJ45)
調制	QAM通道	2
	標準	EN300 429/ITU-T J.83A/B/C，GB/T170
	符號率	5.0~9.0Msps，1ksps步進
	星座	16、32、64、128、256QAM
	FEC	RS(204, 188)
RF輸出	接口類型	F頭, 75Ω阻抗
	RF頻率范圍	30~960MHz，1kHz步進
	輸出電平	-30dBm~-10dBm，0.1dBm步進
系統	LCD液晶顯示/按鍵操作，網絡管理(Web)
	英語操作界面
	支持網絡升級
通用參數	尺寸(長x寬x高)	482mm×285mm×44mm
	重量	2kg
	溫度范圍	0~45℃(工作) ; -20~80℃(儲存)
	電源需求	AC 110V±10%，50/60Hz或AC 220V±10%，50/60Hz
	功耗	<25W
